一、型號概述

日本油研（YUKEN）的MBK系列疊加閥是液壓系統中常用的模塊化組件，通過疊加安裝實現復雜液壓回路。MBK-01、MBK-03、MBK-04分別適用于不同通徑和壓力等級的液壓系統。

二、各型號詳細參數對比

型號 MBK-01 MBK-03    MBK-04

通徑 1mm（微型回路） 3mm（小型回路） 4mm（中型回路）

壓力等級 21 MPa（標準型） 21 MPa（標準型） 31.5 MPa（高壓型）

流量范圍 0.5-1.5 L/min 2-5 L/min 3-8 L/min

螺釘規格 M3×6 / M4×8 M4×10 / M5×12 M4×12 / M5×16

適用場景 精密儀器、實驗室設備 小型機床、液壓站 工程機械、壓鑄機液壓系統

典型功能 節流、單向、溢流 節流、單向、溢流 節流、單向、溢流

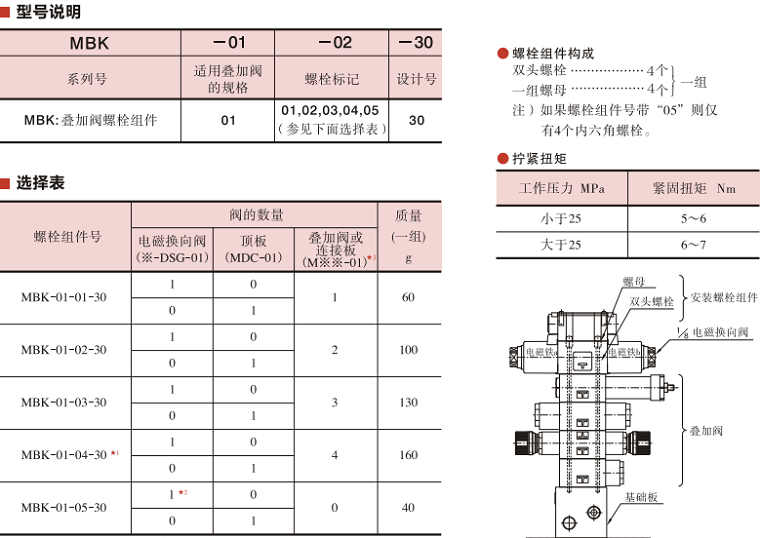

三、安裝螺件配置

MBK-01

螺釘：M3×6（推薦扭矩2-3 N·m）或M4×8（推薦扭矩2.5-3.5 N·m）。

墊圈：平墊圈+彈簧墊圈。

O型圈：丁腈橡膠（NBR），適用于-20℃至+80℃環境。

MBK-03

螺釘：M4×10（推薦扭矩3-4 N·m）或M5×12（推薦扭矩4-5 N·m）。

墊圈：平墊圈+彈簧墊圈。

O型圈：氟橡膠（FKM），適用于-30℃至+120℃環境。

MBK-04

螺釘：M4×12（推薦扭矩4-5 N·m）或M5×16（推薦扭矩5-6 N·m）。

墊圈：平墊圈+彈簧墊圈。

O型圈：氟橡膠（FKM），適用于高壓高溫環境。

四、型號差異與選型建議

通徑與流量

MBK-01：微型回路，流量小，適用于精密控制。

MBK-03：小型回路，流量適中，適用于一般工業設備。

MBK-04：中型回路，流量大，適用于重載工況。

壓力等級

MBK-01/03：21 MPa，適用于標準液壓系統。

MBK-04：31.5 MPa，適用于高壓液壓系統（如壓鑄機）。

選型建議

精密設備：優先選擇MBK-01，減少空間占用。

中型機床：選擇MBK-03，平衡流量與成本。

工程機械：選擇MBK-04，滿足高壓大流量需求。

五、安裝與維護要點

安裝前檢查

確認閥體安裝面清潔度（ISO 4406標準：≤18/15）。

檢查O型圈無劃痕或變形。

扭矩控制

使用扭矩扳手，避免過緊導致O型圈損壞。

維護周期

O型圈更換：每12-18個月。

螺釘檢查：每3個月確認無松動。

環境適應性

高溫環境（>80℃）：使用氟橡膠O型圈。

腐蝕性介質：選擇不銹鋼螺釘（SUS304）。

六、常見問題與解決方案

問題 原因 解決方案

泄漏 O型圈損壞或螺釘松動 更換O型圈，重新擰緊螺釘

流量不足 通徑過小或閥芯堵塞 更換大通徑型號，清洗閥芯

壓力不穩定 疊加閥安裝面不平整 使用定位銷輔助安裝，重新緊固

結論

MBK-01、MBK-03、MBK-04疊加閥通過差異化的通徑、壓力等級和安裝螺件配置，滿足不同液壓系統的需求。選型時需結合流量、壓力及環境條件，安裝和維護需嚴格遵循扭矩值及周期要求，以確保系統長期穩定運行。建議用戶參考油研官方技術手冊，并結合實際工況調整方案。
