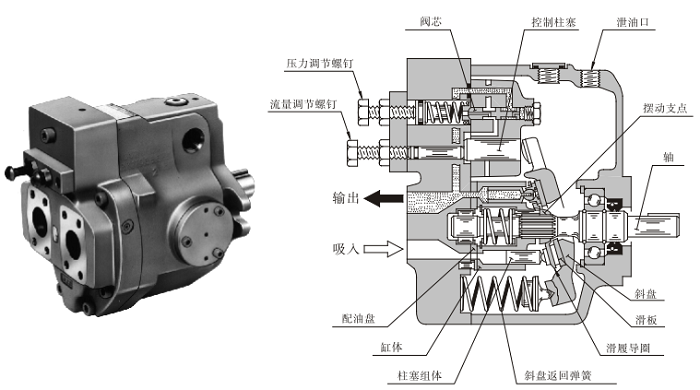

油研YUKEN變量柱塞泵控制類型
柱塞泵-標準
壓力補償器
*最大操作壓力為28mPA(4060psi)
●當系統壓力升高，接近預調的截流壓力時，泵的流量自動減小，但維持設定壓力不變。
●流量和全截流壓力必要時可用手動進行調整。
?高、低兩種不同的壓力控制類型
● 電磁鐵通斷電可得高低兩個全截流壓力
● 當執行元件的速度不變，而要控制兩種不同輸出力的情況下使用較為理想。
●可與多級壓力控制閥配合使用。
油研變量柱塞泵系列-03控制
卸載類型
●壓力補償控制型上增加卸荷機能。
●適用于裝置的待機時間較長的情況。
●裝置待機時泵要卸荷，因而油溫和噪聲都較低。
●可與多級壓力控制閥配合使用。
油研變量柱塞泵系列-04控制
比例控制
節能和負載感
●對驅動執行元件，僅供應所需最小限度的壓力、流量的節能型泵控制系統。
●與專 用功率放大器配合使用。
●流量 和全截流壓力按功率放大器的輸人電流成比例地進行控制。
油研變量柱塞泵系列-04E控制
*非船上電子設備(與單獨放大器一起使用)將壓力傳感器、斜板位置傳感器設于泵連成一體，以外部設置放大器控制流量、壓力。流量、壓力按輸人的信號成比例地進行控制。
將相當于流量的斜盤傾斜角度以及負載壓力進行電氣反饋，可大大改善諸特性。
輸人一-輸出特性(輸人電壓-壓力,輸人電壓一流量)特性的線性度優越，易于設定。
滯環性小，重復精度和再現性良好。
油研變量柱塞泵系列-04EE控制
*電子設備
油研變量柱塞泵系列-05控制
*低壓力、高流量、高壓力、低流量
液壓控制
●一個泵可起兩個泵的作用一低壓大流量和高壓小流量，因而可使用功率小的電動機。
●負荷增大時，泵的輸出壓力逐漸接近于設定壓力“PL” ，而流量自動減小到“QL"
●適用于如壓機等，加壓開始的同時，轉變?yōu)榈退龠M(jìn)給的裝置。
油研變量柱塞泵系列-06控制
由電磁閥控制
●一個泵可起兩個泵的作用一-低壓大流量和高壓小流量，因而可使用功率小的電動機。
●依電磁鐵的通斷進行高壓小流量←+低壓大流量的轉接。
●適用于機床等當從快速進給→切削進給后就開始進行機械加工的機械。
油研變量柱塞泵系列-07管制
?遠程壓力控制
●與先導型溢流閥或多級壓力控制閥配合使用
●控制先導壓力，可使全截流壓力依需要而進行遙控。
系列-09控制
*HP控制
●控制泵輸入功率與電動機輸出功率相合。
●隨泵輸出壓力 上升，匹配預先設定輸人功率而減小流量。
●本泵可起兩個泵的作用一-低壓大流量和高壓小流量，因而可使用功率小的電動機。
