CB-FA18-FL、CB-FC25-FC及CBN-F310-CF齒輪油泵
一、產品概述

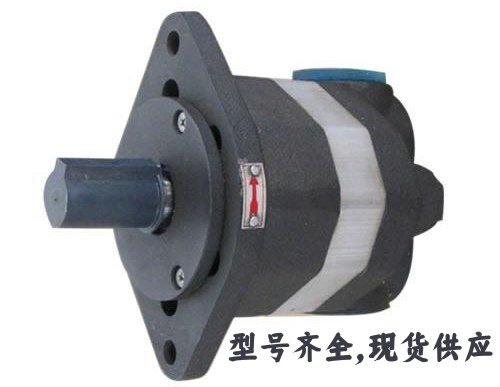

1. CB-FA18-FL齒輪油泵
CB-FA18-FL齒輪油泵是一款專為工程機械、起重運輸機械、礦山機械、農業機械及其他機械液壓系統設計的中高壓齒輪泵。該泵采用鑄鐵三片式結構,配備撓性側板和滑動軸承,具有結構簡單、體積小、工作可靠、維修方便等特點。其額定壓力為18MPa,最高壓力可達17.5MPa,在1800r/min的轉速下,排量達到18.32ml/r,適用于各種需要高壓力和高效率的液壓系統。
2. CB-FC25-FC齒輪油泵
CB-FC25-FC齒輪油泵是外嚙合齒輪泵系列中的一款高效產品,采用鋁合金壓鑄成形的泵體和高強鑄鐵前后蓋,結構緊湊,重量輕。該泵采用浮動壓力平衡側板實現軸向密封,齒頂掃膛實現徑向密封,從而達到高效率。其公稱排量為25.06ml/r,額定壓力為15.36MPa,最高壓力可達20MPa,額定轉速為2000r/min,總效率高達91%以上。該泵廣泛應用于工作條件惡劣的各類機械設備中。
3. CBN-F310-CF齒輪油泵
CBN-F310-CF齒輪油泵由上海嘯力液壓傳動設備有限公司生產,專為高要求工況設計開發。該泵采用高精度齒輪、高強度鋁合金殼體、雙層浮動軸套及DU襯套,具有結構緊湊、密封性強、運行平穩、效率高、噪聲低、使用可靠等優點。其公稱排量為10ml/r,額定壓力為6.62MPa,最高壓力可達20MPa,額定轉速為2000r/min,容積效率達到90%以上。該泵廣泛適用于汽車、工程機械、起重運輸機械、礦山機械及農業機械等液壓系統中。
二、產品特點
CB-FA18-FL:結構簡單,體積小,工作可靠,維修方便,對沖擊負荷的適應性好。
CB-FC25-FC:體積小,重量輕,效率高,性能好,工作可靠,價格低,適用于惡劣工作環境。
CBN-F310-CF:結構緊湊,密封性強,運行平穩,噪聲低,效率高,使用可靠,廣泛適用于各種液壓系統。
三、性能參數
CB-FA18-FL
排量:18.32ml/r
額定壓力:18MPa
最高壓力:17.5MPa
轉速:1800-2400r/min
驅動功率:未具體給出,但根據系列特點,可在額定工況下提供足夠動力
重量:約8.2Kg
CB-FC25-FC
排量:25.06ml/r
額定壓力:15.36MPa
最高壓力:20MPa
轉速:2000-2500r/min
容積效率:≥91%
總效率:≥82%
驅動功率:未具體給出,但根據系列特點,可在額定工況下提供足夠動力
重量:約68Kg
CBN-F310-CF
排量:10ml/r
額定壓力:6.62MPa
最高壓力:20MPa
轉速:2000r/min
容積效率:≥90%
功率:2.65Kw
重量:根據具體型號和配置有所不同,但屬于輕量級產品
四、使用與維護
啟動前檢查:確保油液清潔,油溫在15-65℃之間,無機械雜質和腐蝕物質。
啟動操作:先點動數次,確認油流方向和聲音正常后,在低壓下運轉5-10分鐘,再投入正常運行。
避免長期高壓高轉速:長期在最高壓力和最高轉速下工作會影響泵的使用壽命。
定期維護:定期檢查油液狀況,及時更換老化或污染的油液,檢查密封件是否完好。
拆卸與安裝:拆卸前需了解設備結構,標記好
